装配式技术在医院病房中的应用

装配式病房内装系统

随着现代工业的不断发展，材料轻质化、工艺装配化、集成化逐渐成为建筑内装发展的趋势，这一趋势将随着建筑行业的进步更加明显。装配式内装系统，包括隔墙墙体、墙板、地面、吊顶、整体卫生间；采用标准化生产、模块化安装，工厂预制率及现场装配率均达80%，显著提升施工效率，缩短施工周期。装配式内装整体解决方案提供了：装配式隔墙系统、墙饰面系统、吊顶系统、地面系统、卫浴系统。

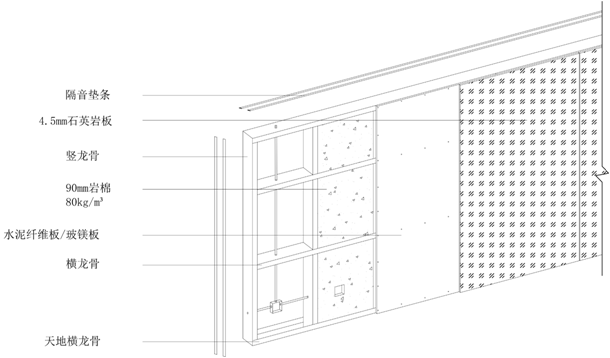

装配式隔音防火集成墙体系统——89型轻钢龙骨隔墙系统

性能优势：

墙体+管线+装饰整体集成，实现装配一体化；

利用三维信息化技术，预制管线孔，现场标准化施工作业；

材料绿色环保、低排放、减少施工对环境的污染；

龙骨部件工厂预制生产，现场模块化装配安装，全干法施工效率更高；

柔性安全结构，抗震减振性能优越；

构建均采用紧固件连接，现场无切割和焊接工艺；

轻质墙体降低建筑荷载，隔音防火性能优越；

与传统墙体对比，性价比更高；

工艺节点示意图

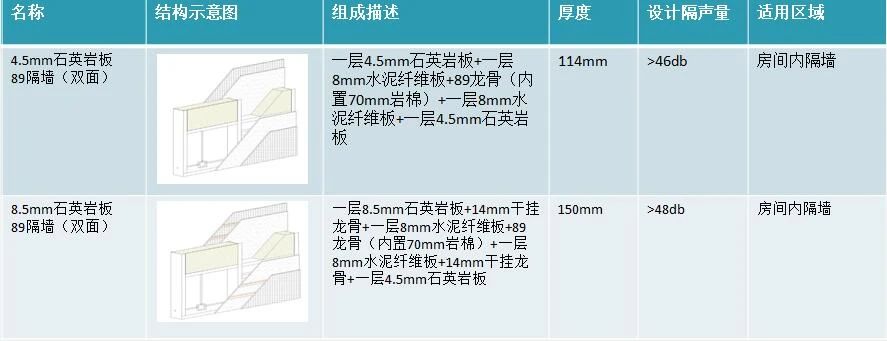

A级防火集成墙体系统

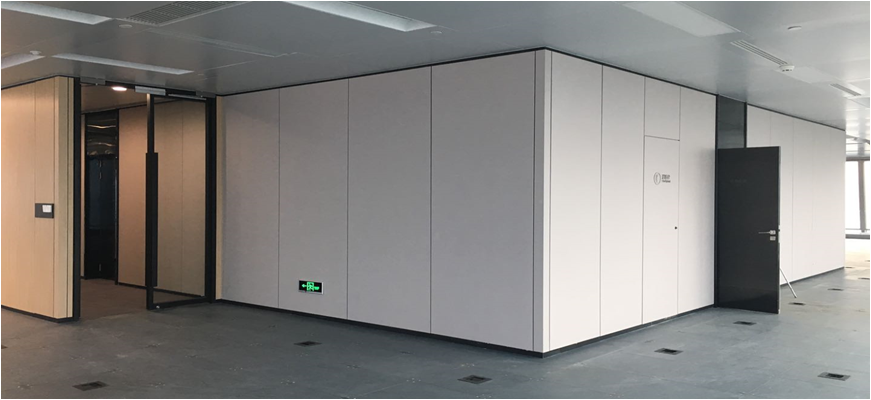

钢制隔墙系统

钢制隔墙系统又称钣金金属隔墙系统

是通过对钢板表面进行处理后，按现场尺寸定制折弯加工的墙板标准化产品；并采用独特的饰面扣装连接方式，安装简易便利，不打钉，不打胶，连接稳定牢靠，可拆卸回收。饰面材质和式样有丰富的选择和搭配，石纹、木纹、壁纸、壁布、涂装板，满足各种类型的装修风格和设计需求。

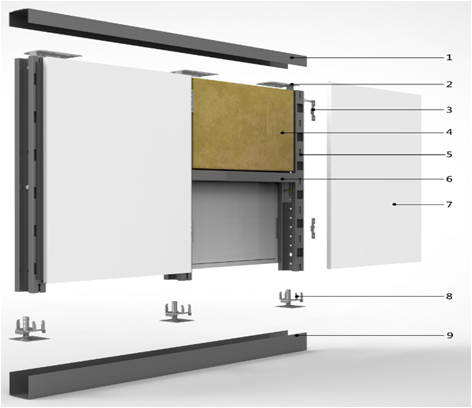

1） 1.0mm厚镀锌钢顶槽

2） 3mm厚隔音密封条

3） 干挂件

4） 100kg/m3岩棉填充

5） 1.5mm厚镀锌钢竖向系统龙骨

6） 钢制横接龙骨

7） 0.8mm厚镀锌钢面板背衬12mm厚石膏板

8） 系统龙骨调节底座

9） 镀锌钢制踢脚线底槽

性能优势：

产品所有部件材料的燃烧性能级别为A级；

实体防火隔墙系统耐火极限1.5h以上；

高标准的选用环保材料；

产品设计风格精致、简洁、现代；

现场装配式安装，快速施工；

构建均采用紧固件连接，现场无切割和焊接工艺；

使用寿命长，拆卸便宜，可快速调整空间布局，投资经济性高；

该系统产品在医疗洁净环境尤为显著，满足医院各方面需求。

 工艺节点

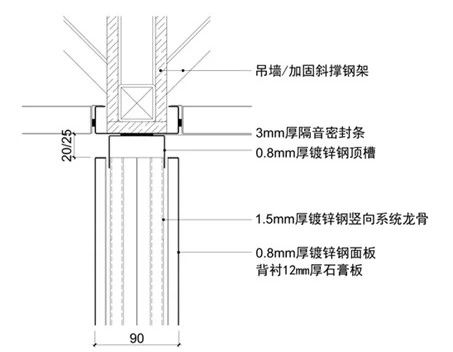

隔墙墙体与顶连接节点

隔墙墙体与地连接节点

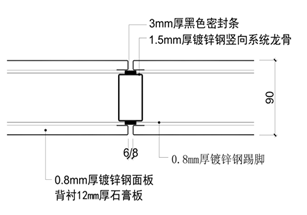

单墙墙体水平节点

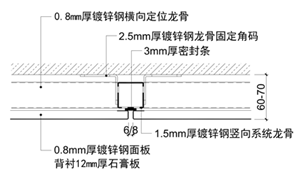

隔墙墙体水平节点

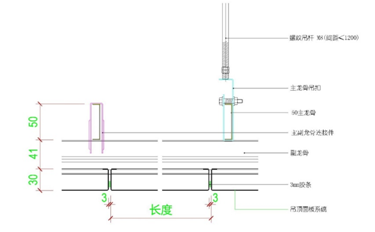

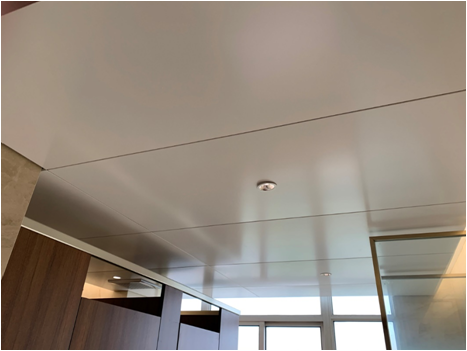

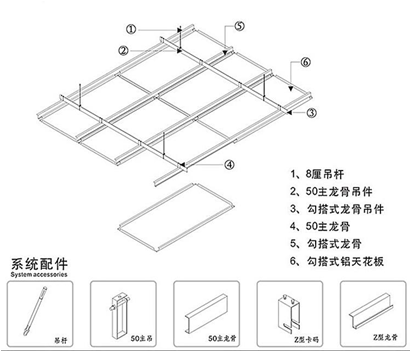

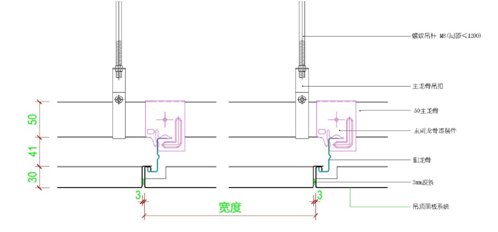

装配式钣金吊顶系统

采用勾搭式安装工艺，钢制吊顶尺寸规格大，整体性效果美观大方，表面纹理丰富，施工周期短；管道维修方便，

表面花色效果多样选择；

装配式架空地面系统

采用ABS高强支撑架空基层板，可采用20mm水泥纤维板、18mm玻镁板、18mmOBS定向刨花板做基层调平，错缝铺贴8mm水泥纤维板及完成地面架空，面层可根据设计要求做各种材料的施工，施工效率高，架空高度可控5cm-25cm；

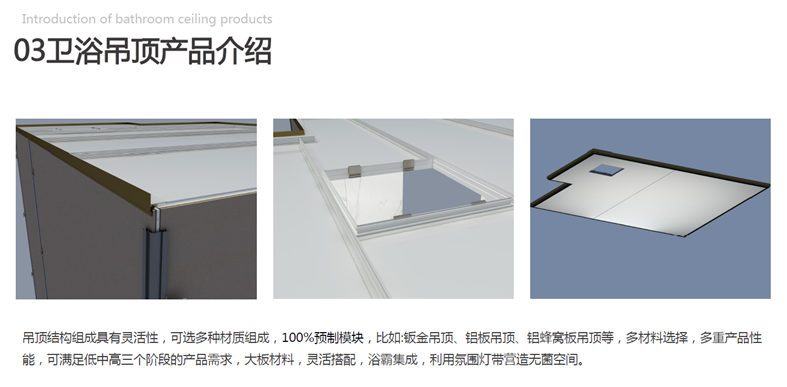

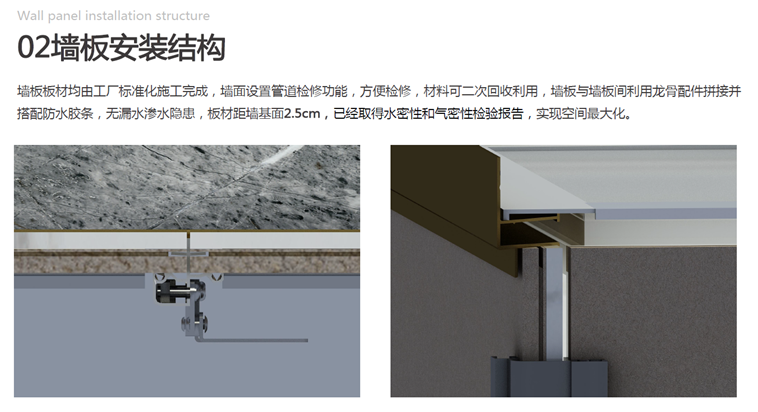

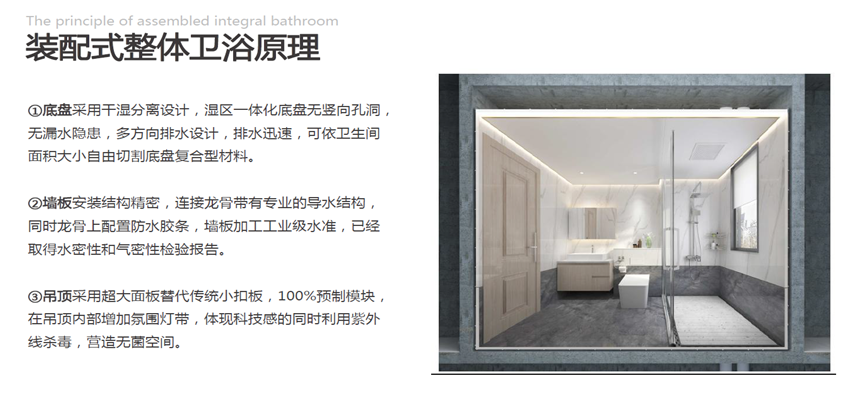

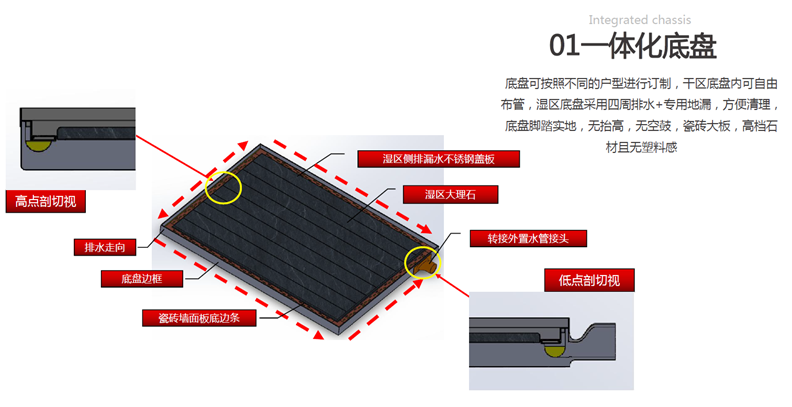

装配式集成卫浴系统

装配式BIM系统——提高设计图纸质量

碰撞校核 ——对机电管线综合与室内装修精准建模，反映碰撞位置，提出优化方案；

三维设计——对图纸进行二维向三维转化，直观显示空间关系，减少设计出错及变更量；

工法优化——模拟实际施工误差及施工操作空间，进行图纸工艺工法优化；

验收标准——通过三维模拟建造过程中的分阶段施工状态，停止点验收的可视化判别标准。

提高施工管理效率

材料排版——生产材料构造排版图（砌体、面材、结构构造），指导施工，控制排版损耗率在合理范围，减少切割

余料，杜绝后期结算甲供材超领扯皮现象；

三维施工——形成构造节点的3D文件，工人使用便捷设备，对照现场节点指导施工；

工序场景——对施工重难点部位形成工序动画，防止逆工序施工。

优化工程量清单

优化清单——识别我司招标清单，形成土建主体，精装修，一次机电及二次机电四大部分工程清单，根据设置清单计算规则自动提取所需工程量，并直接给施工单位报价。

三维施工  ——提升施工管理效率

工法优化  ——提升施工管理效率
